Outdoor Canopy Typ Transformatorölreinigungsanlage mit Anhänger 6000 Liter pro Stunde

Außenliegender Transformatorenölreinigungsanlage mit Anhänger 6000 Liter pro Stunde

1. Funktion

Der Vakuumölfilter Sino-NSH wird zur Filterung von Isolieröl in Transformatoren verwendet. Er entfernt Feuchtigkeit, Gas und Verunreinigungen effizient durch Entgasung, Dehydrierung und Präzisionsfiltration und verbessert die Spannungsfestigkeit des Transformatoren-Isolieröls.

2. Merkmale

1. Maximale Entgasung und Dehydrierung: Zweistufiges Vakuum (Roots-Pumpe + Drehschieberpumpe), Mikrofeuchtigkeit ≤5ppm, Gasgehalt ≤0,1%.
2. Tiefenreinigung: Entfernt freies Wasser und gelöstes Wasser, was die Druckfestigkeit bei einer einzigen Filtration erheblich verbessert.
3. Niedertemperaturschutz: Siedende Dehydrierung ohne Hochtemperaturheizung verhindert Ölrisse und Alterung und schützt die Lebensdauer des Öls.
4. Hohe Effizienz und Energieeinsparung: Die Hochgeschwindigkeits-Roots-Pumpe erhöht die Verarbeitungseffizienz um über 30%, was zu einem geringeren Energieverbrauch pro Tonne verarbeitetem Öl führt.
5. Hochspannungstauglich: Speziell für Transformatoren mit Spannungspegeln von 220 kV und höher entwickelt, erfüllt die Standards für UHV-Netzanschlüsse.
6. Multifunktionale Integration: Eine Maschine integriert mehrere Funktionen, darunter Wasserentfernung, Entgasung, Verunreinigungsentfernung, Ölheizung, Ölbeförderung, Heißölzirkulation und Vakuumtrocknung.
7. Mehrstufige Filtration: Eine sich progressiv verdichtende Filtrationsstruktur fängt Verunreinigungen Schicht für Schicht ab, von grob bis fein, und filtert effektiv feine Partikel heraus.
8. Hochgradig automatisiert: Verfügt über automatische Temperaturregelung, Flüssigkeitsstandsverriegelung, intelligente Verriegelungsschutz für Ölpumpen, Heizungen, Vakuumpumpen und Roots-Pumpen sowie Ein-Knopf-Start/Stopp.

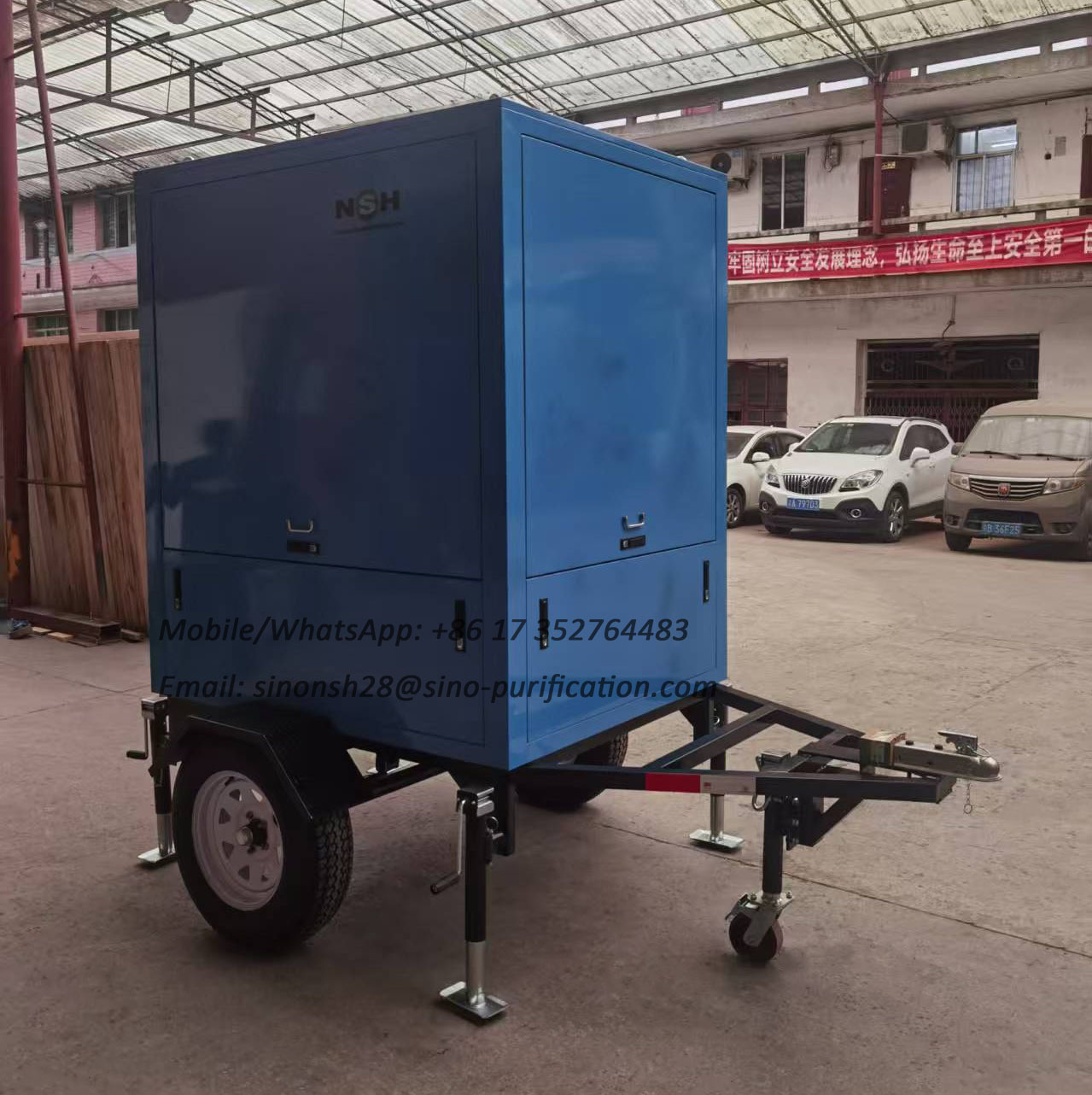

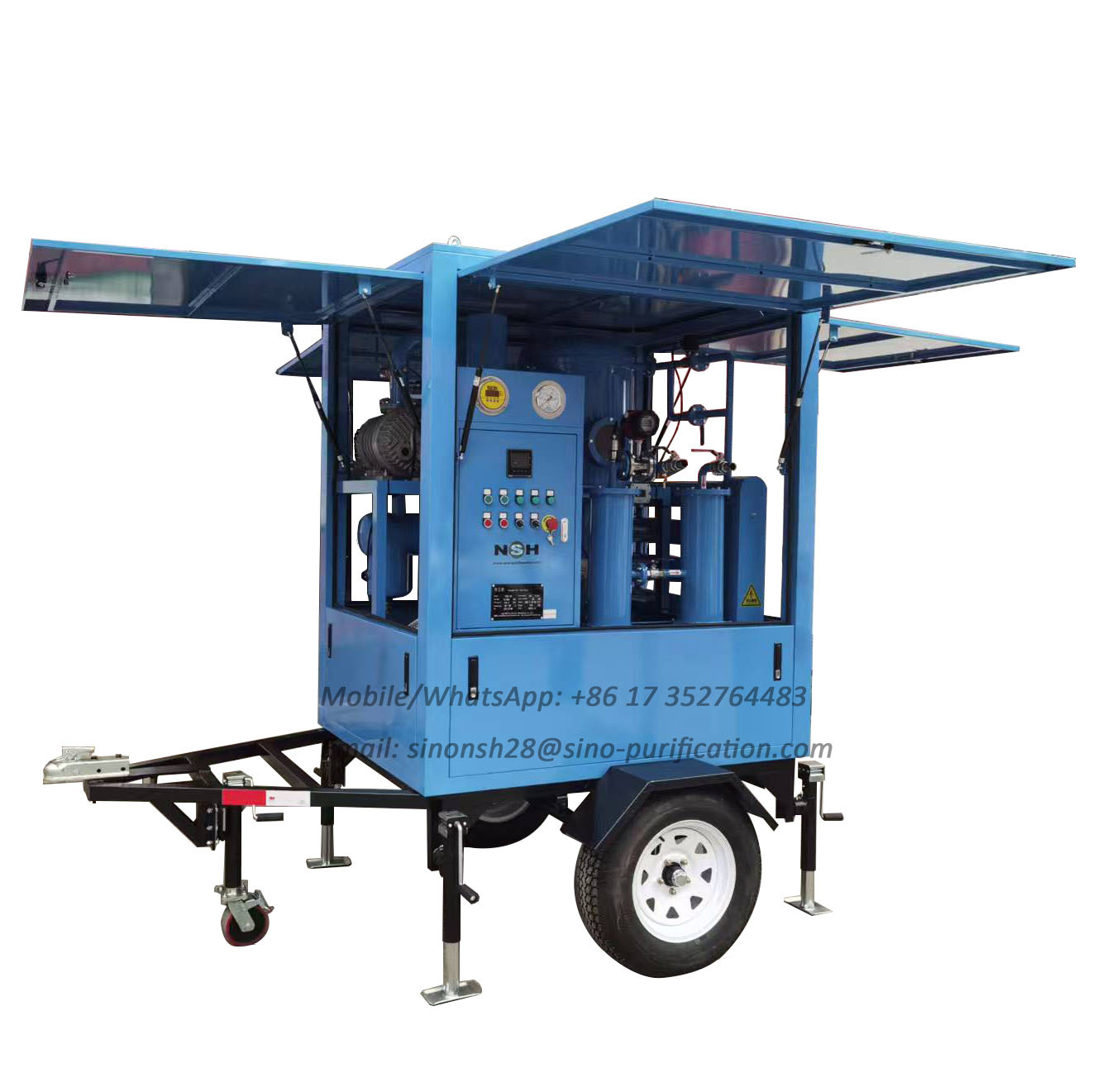

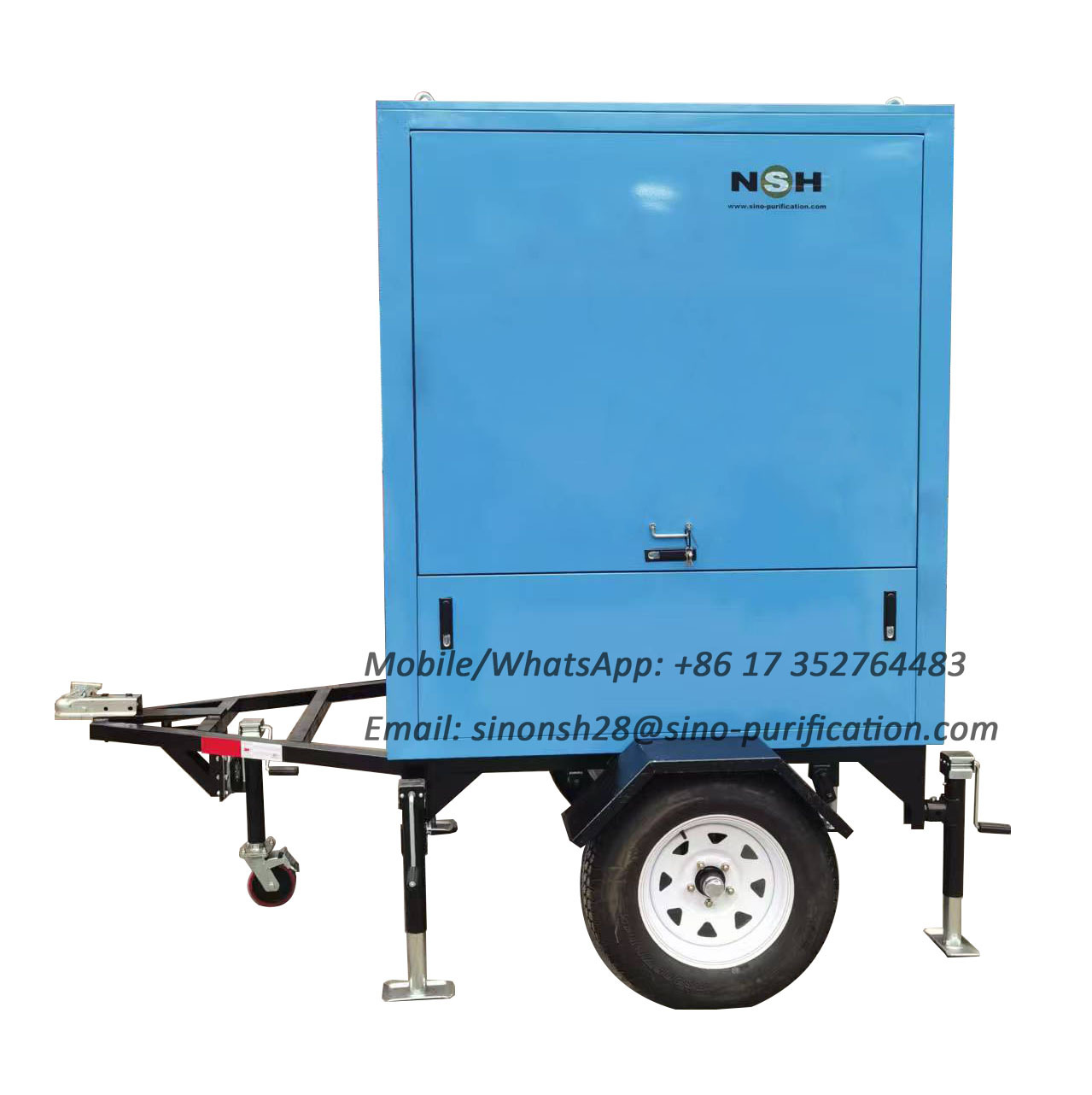

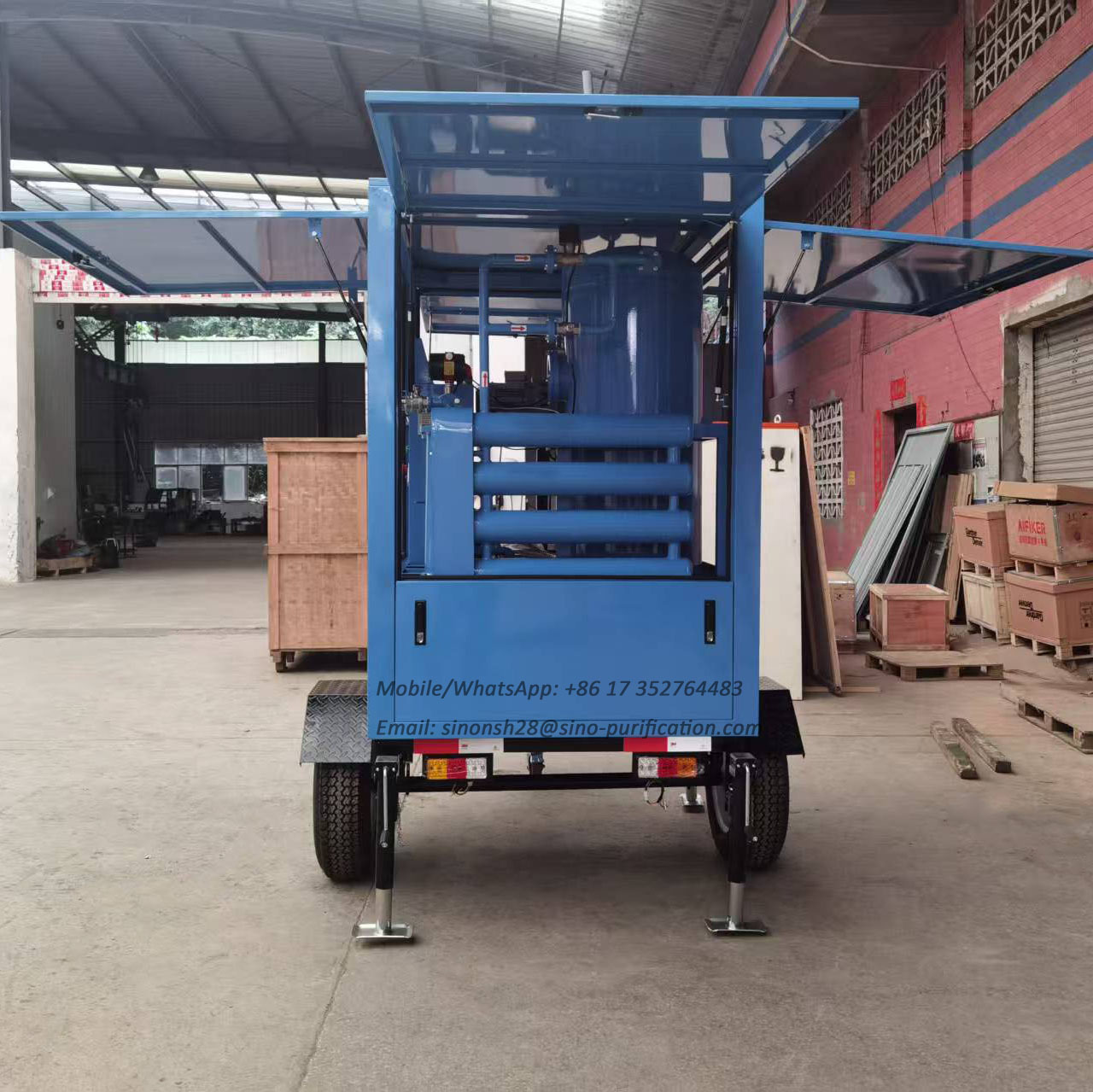

9. Mobile Anwendung: Ausgestattet mit einem straßentauglichen Anhänger und einer regenfesten Abdeckung, geeignet für Baustellen im Feld und grenzüberschreitende mobile Einsätze.
10. Echtzeitüberwachung: Ausgestattet mit mehreren Instrumenten zur Anzeige von Druck, Temperatur, Vakuum usw., die einen klaren Überblick über den Betriebszustand geben.
11. Mehrfachschutz: Enthält Sicherheitsfunktionen gegen Überspannung, Überhitzung, Phasenausfall und abnormalen Flüssigkeitsstand.
12. Weit verbreitet: Geeignet für verschiedene Isolierölbehandlungsszenarien in Umspannwerken, Transformatorenfabriken, Eisenbahnen, Industrie- und Bergbauunternehmen usw.

3. Hauptkomponenten

1. Vakuumsystem: Roots-Pumpe (Hauptpumpe) + Drehschieberpumpe (Vorvakuumpumpe), zweistufige Reihenschaltung, sorgt für hohes Vakuum.
2. Heizsystem: Thermostatisch geregelte Heizung, Edelstahlheizelement, schnelle Aufheizung und lange Lebensdauer.
3. Filtersystem: Mehrstufiger Filter (Vorfilter + Feinfilter), sich progressiv verdichtende Filter, die Verunreinigungen und Partikel effektiv abfangen.
4. Ölpumpe: Schraubenpumpe, stabile Förderung, einstellbarer Durchfluss.
5. Kondensationssystem: Wassergekühlter oder luftgekühlter Kühler, gewinnt Feuchtigkeit aus dem Öl zurück und reduziert die Belastung der Vakuumpumpe.
6. Trennsystem: Dreidimensionale Sprüh-/Film-Entgasungsstruktur, erhöht die Öl-Flüssigkeits-Kontaktfläche und verbessert die Dehydrierungs- und Entgasungseffizienz.
7. Elektrisches Steuersystem: Intelligenter Schaltschrank, der Temperaturregelung, Flüssigkeitsstandsregelung und Pumpenventil-Verriegelungsfunktionen integriert.
8. Tankkomponenten: Vakuum-Trennkessel und Ölspeicher, aus hochwertigem Kohlenstoffstahl oder Edelstahl.
9. Rohrleitungsventile: Ölbeständige Rohrleitungen und Kugelhähne/Klappen, die die Ölflussrichtung und das Ein-/Ausschalten steuern.
10. Rahmen und Gehäuse: Integrierter Stahlrahmen, robust und langlebig. Instrumentierung: Vakuummeter, Manometer, Thermometer und Füllstandsanzeiger sorgen für eine Echtzeitüberwachung der Betriebsparameter.
11. Wasserablasssystem: Automatische/manuelle Ablassventile entleeren periodisch das abgeschiedene Kondensat.

4. Optionale zusätzliche Zubehörteile

1. SPS-Touchscreen-Steuerung: Ersetzt herkömmliche Tasten, ermöglicht vollautomatischen Betrieb, Datenaufzeichnung und Selbstdiagnose von Fehlern.
2. Online-Mikrofeuchtigkeitsmesser: Überwacht und zeigt den Mikrofeuchtigkeitsgehalt im Öl in Echtzeit an, wodurch Probenahme und Tests überflüssig werden und eine ständige Überwachung der Öltrockenheit ermöglicht wird.
3. Durchflussmesser: Zeigt den verarbeiteten Durchfluss und die gesamte Ölmenge in Echtzeit an und erleichtert so die Überwachung und Aufzeichnung.
4. Aufgerüstete Heizleistung: Erhöhte Heizleistung, geeignet für schnellen Start in kalten Regionen oder bei niedrigen Temperaturen.
5. Verlängerte Einlass- und Auslassölleitungen: 20 Meter pro Rolle, anpassbar an Langstreckenbetriebsszenarien.
6. Spezialwerkzeugsatz: Enthält einen vollständigen Satz Spezialwerkzeuge für die Wartung der Ausrüstung.
7. Ersatzheizelement: Ein Satz Heizelemente ist im Lieferumfang der Ausrüstung enthalten, um einen schnellen Austausch vor Ort zu ermöglichen.

5. Parameter

6. Was Sie nach Ihrer Anfrage erhalten

1. Formelles Angebot mit Preis, Produkt- und Zubehörliste sowie Garantie.
2. Technische Details einschließlich Spezifikationsblatt, detaillierter Maschinenbeschreibung, 3D-Modell, Flussdiagramm und Referenzbildern.
3. Konfigurationsdetails.
4. Referenzvideos.
