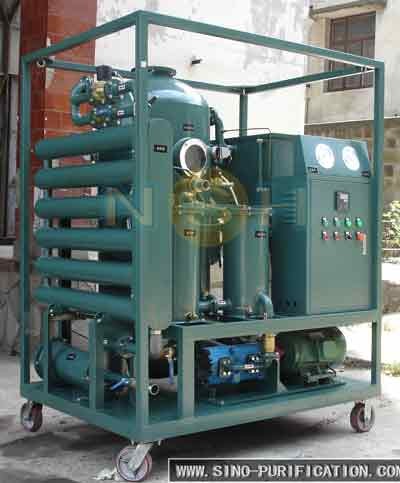

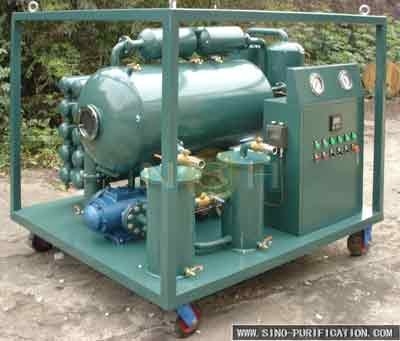

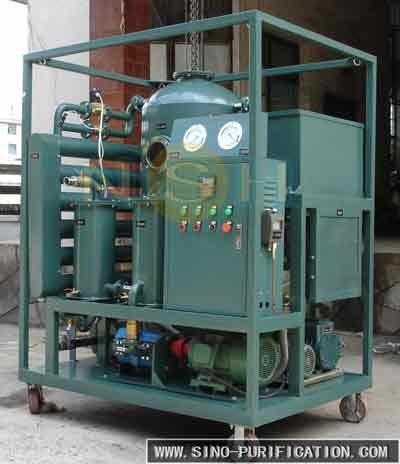

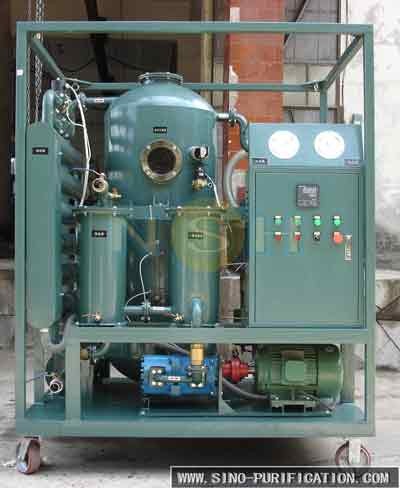

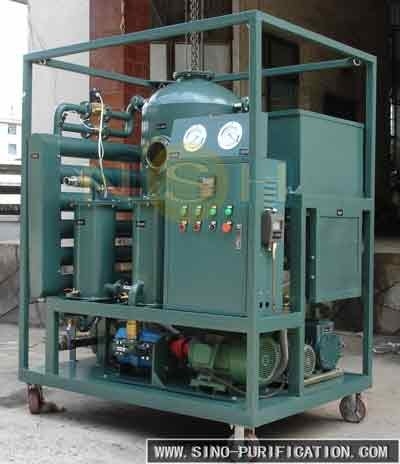

65KW Einstufenölfilter: Vakuumtransformator Ölreiniger mit 6000L/h Kapazität

65KW Einstufenölfilter: Vakuumtransformator Ölreiniger mit 6000L/h Kapazität

Beschreibung

Sino-NSH-VF ist eine Dehydrierungs- und Entgasungseinheit, die sowohl thermische als auch Vakuumverarbeitungstechniken verwendet.Diese Einheit ist besser für Anwendungen geeignet, die kleinere Ölmengen oder geringere Kapazitäten erfordern..Hauptsächlich wird das Sino-NSH-VF zur Verbesserung der Eigenschaften von isolierenden Ölen in elektrischen Transformatoren und anderen mit Öl gefüllten elektrischen Geräten eingesetzt.Es entfernt sowohl gelöstes als auch freies Wasser, gelöste Gase und Partikelverunreinigungen, wodurch die speziellen Indizes des Isolieröls erhöht werden.Durch die Integration der Vakuum-Blitz-Dampftechnologie mit der delaminatorischen Filtertechnologie mit schrittweise Schließung, erreicht die Sino-NSH-VF eine optimale Ölreinigungsleistung. Darüber hinaus erhöht die Kombination aus thermischer und Vakuumverarbeitung die Abbruchspannung,die von 25 kV auf über 60 kV erhöht werden kannDie Sino-NSH-VF verfügt über eine optimierte Struktur und sichere Steuerungsmechanismen, die den umfassenden Bedürfnissen von Transformatorherstellern und Dienstleistern gerecht werden.

Allgemeine

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipmentEs kann effektiv Wasser, Gas und Verunreinigungspartikel im Öl entfernen, die Isolationsfestigkeit und Ölqualität verbessern,und den normalen Betrieb der elektrischen Ausrüstung gewährleisten.

Einstufiger Vakuum-Isolierölreiniger der VF-Serie wird hauptsächlich zur Verlängerung der Lebensdauer von Ölen verwendet, die in Transformatoren, Leistungsschaltern, gegenseitigen Induktoren, Spannungsreglern und Schaltgeräten verwendet werden,oder das isolierende Öl in die Transformatoren injizieren.

Mit Regeneratoren ausgestattet, kann es die Wirkung von Säure, Farbe und dielektrische und Säure effizienter entfernen verbessern.Die Leistung und Lebensdauer des Isolieröls wird sich nach Reinigung und Regeneration verbessern und sich enorm verlängern..

Betriebsbedingungen:

Die Anlage ist so ausgelegt, daß sie bei Umgebungstemperaturen zwischen -20°C und 55°C zufriedenstellend arbeitet.

Vier Hauptsicherheits- und Schutzsysteme:

-Flüssigkeitsniveau automatische Steuerung System

-Automatisches Druckschutzsystem

- Automatische Steuerung der Temperatur

Kanten

• Um freies, lösliches Wasser, Kohlenstoff, freie und gelöste Gase und Partikel aus dem Isolieröl effektiv und schnell zu entfernen.
• Erhöhen Sie den Wert der Ausfallspannung erheblich.
• Einfach zu handhaben und zu warten.
• Öl in die Transformatoren injizieren
• Online-Arbeit
• Geringere Wartungs- und Ersatzkosten
• Hohe Effizienz und Wirksamkeit
• Kleine Größe, geringes Gewicht, geringer Lärm
• Verschiedene Größen und Konfigurationen (Schild) verfügbar.

Eigenschaften

Eigenschaften eines einstufigen Vakuumölfilters für Transformatoröl der NSH-VF-Serie:

A. Ein hochpräzises Filtersystem, hochwertige Filterelemente und eine mehrstufige progressive Filtration tragen dazu bei, mechanische Verunreinigungen aus dem Öl wirksam zu entfernen.Der Filter verfügt über eine Funktion zur Selbstkontrolle, um den Zustand von Verunreinigungen zu ermitteln..
B. Das Heizsystem besteht aus Edelstahl und hat eine optimierte Rohrleitung, um eine gleichmäßige Heizung und eine stabile Öltemperatur zu gewährleisten.
C. mit einem automatischen Temperaturregelungssystem, einem automatischen Flüssigkeitsspiegelregelungssystem, einem automatischen Druckschutzsystem und hochwertigen Hauptkomponenten ausgestattet,um die hohe Zuverlässigkeit und perfekte Leistung der Ausrüstung zu gewährleisten.
D. Der einstufige Vakuumölfilter unterstützt den Betrieb ohne Überwachung und verfügt über einen Anzeiger für den Betriebszustand.
E. Ein elektrisches Steuerungsinterlock-Design. Das Vakuumsystem, die Ölpumpe und das Heizsystem sind in der Steuerung verzahnt, um die negativen Auswirkungen eines falschen Betriebs zu vermeiden.
F. mit Anzeige zum Austausch des Filters und automatischer Überlastungssperre ausgestattet.
G. Ausgestattet mit Notstopp- und Alarmlichtern zur Verhinderung von Leckagen und Leistungsüberlastungen, um den Motor zu schützen.
H. Mit Phasenfolge, Phasenbruchschutzfunktion und normaler Steuerung kann plötzlich gestoppt werden
I. Die Maschine kann online und offline betrieben werden. Darüber hinaus kann sie auch als unabhängige Vakuumpumpe und Vakuumölgeräte für ölgetränkte elektrische = Geräte verwendet werden.Nach der ReinigungBei idealen Bedingungen kann die Abbruchspannung des Öls 75-80 kV erreichen.

Hauptkomponenten

a. Vorfilter:

Benutzt ein 50-80-Mesh-Sieber, um alle großen Partikel zu entfernen

b. Elektrische Heizgeräte:

Das Ölheizsystem gewährleistet weniger als 1,0 w/cm2. Während des Heizprozesses wird die Verschlechterung des Öls durch Überhitzung vermieden. Die Öltemperatur kann zwischen 20°C und 80°C eingestellt werden.Die Heizung wird manuell oder automatisch gesteuertDie Heizung wird automatisch abgeschaltet, wenn die Öltemperatur einen bestimmten Grad erreicht.Die Heizung wird automatisch eingestellt, wenn das Ölvolumen der Einlass ist zu niedrig, um Schäden der Heizung zu vermeiden.

c. Vakuumkammer:

Es nutzt die Technologie der Kohärenz, der Kohäsionstechnologie, der Trenntechnologie und der raffinierten Reinigungstechnologie, um freies, lösliches Wasser, freie und gelöste Gase zu entfernen.Die schwebende Kugel auf Ölniveau oder das Infrarot-Flüssigkeitsniveau automatische Steuerungssystem sind im Vakuumbehälter installiert, um den Ölstand zu steuern, um zu vermeiden, dass das Öl

Die neue Innovation, Schaum zu beseitigen, kann verhindern, daß das Öl in die Vakuumpumpe gezogen wird.

d. Ölkühler:

Zwischen der Vakuumkammer und der Wurzelpumpe, die Vakuumpumpe, um zu verhindern, dass Öl in die Wurzelpumpe und die Vakuumpumpe eindringt.

e. Ölentladungspumpe:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Feinfilter:

Das Öl erhält seine endgültige "Polierbehandlung", indem es durch ein hochleistungsfähiges Element geht. Der Filter ist so konstruiert, dass er 99,5% der Partikel von 5 bis 10 Mikrometer Absolute erfasst.

Probenahmesonde:

Zwei (2) Probenahmesonden sind vorzusehen, eine für das eingehende Öl und eine für das verarbeitete Öl.

h. Ein- und Auslassventile:

Für die Ein- und Auslassanbindung sind manuelle Ventile vorgesehen.

Manuelles Umlaufventil:

Ein manuelles Ventil ist für den Umlauf vorgesehen.

j. Trockenverbindung des Transformators:

Ein Transformator ist ausgetrocknet.

k. Bedienfeld:

Instrumente, Alarme und Verriegelungen Instrumente und elektrische Bedienelemente befinden sich im Gehäuse des Typs NEMA 12.Es sind mehrere Pilotenleuchten vorhanden, die den Betriebszustand (ein/ausgeschaltet) der Schlüsselkomponenten und die Alarmbedingungen anzeigen..

Technische Spezifikationen
