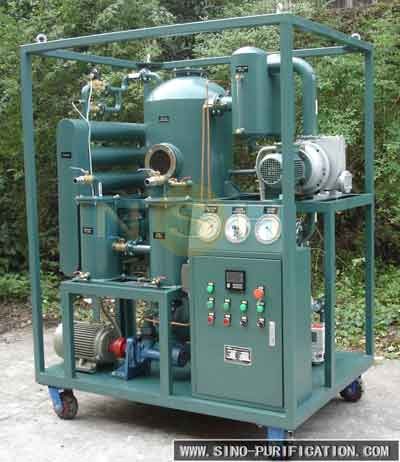

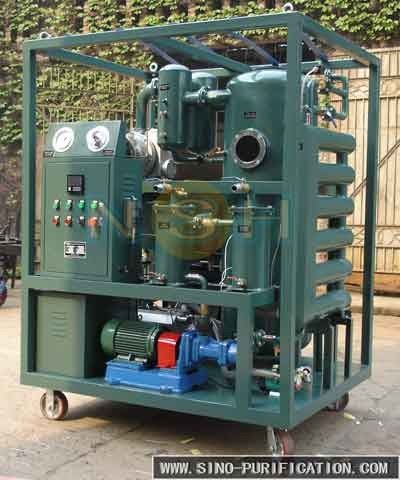

NSH VFD-Serie Doppelstufen-Vakuumtransformator Ölreiniger 3000L/h Ölbehandlungsanlage

NSH VFD-Serie Doppelstufen-Vakuumtransformator Ölreiniger 3000L/h Ölbehandlungsanlage

Allgemeine

NSH VFD-Serie Diese Serie entfernt effektiv und schnell Spuren von Wasser, Gasen und Partikelverunreinigungen aus den Isolierölen,erhebliche Verbesserung der Leistung von Transformatoren, Leistungsschalter, gegenseitige Induktoren, Kabel und Kondensatoren mit Isolationssystem.Die VFD-Serie ist besonders wirksam bei der Reinigung von Markenölen und Isolierölen, die in Hoch- und Superhochspannungstransformatoren verwendet werdenDarüber hinaus eignet es sich gut für die Behandlung von Schmierölen mit geringer Viskosität.

Betriebsbedingungen:

Die Anlage ist so ausgelegt, daß sie bei Umgebungstemperaturen zwischen -20°C und 55°C zufriedenstellend arbeitet.

Beschreibung

Die NSH VFD-Serie verwendet fortschrittliche Technologien zur Kohäservierung, Kohäsierung, Trennung und raffinierter Reinigung.gelöste Gase, und Partikelverunreinigungen aus Isolieröl, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.

Kanten

• Um freies, lösliches Wasser, Kohlenstoff, freie und gelöste Gase und Partikel aus dem Isolieröl effektiv und schnell zu entfernen.
• Erhöhen Sie den Wert der Ausfallspannung erheblich.
• Einfach zu handhaben und zu warten.
• Öl in die Transformatoren injizieren
• Online-Arbeit
• Geringere Wartungs- und Ersatzkosten
• Hohe Effizienz und Wirksamkeit
• Kleine Größe, geringes Gewicht, geringer Lärm
• Verschiedene Größen und Konfigurationen (Schild) verfügbar.

Hauptkomponenten

a. Vorfilter:

Benutzt ein 50-80-Mesh-Sieber, um alle großen Partikel zu entfernen

b. Elektrische Heizgeräte:

Das Ölheizsystem gewährleistet weniger als 1,0 w/cm2. Während des Heizprozesses wird die Verschlechterung des Öls durch Überhitzung vermieden. Die Öltemperatur kann zwischen 20°C und 80°C eingestellt werden.Die Heizung wird manuell oder automatisch gesteuertDie Heizung wird automatisch abgeschaltet, wenn die Öltemperatur einen bestimmten Grad erreicht.Die Heizung wird automatisch eingestellt, wenn das Ölvolumen der Einlass ist zu niedrig, um Schäden der Heizung zu vermeiden.

c. Vakuumkammer:

Es nutzt die Technologie der Kohärenz, der Kohäsionstechnologie, der Trenntechnologie und der raffinierten Reinigungstechnologie, um freies, lösliches Wasser, freie und gelöste Gase zu entfernen.Die schwebende Kugel auf Ölniveau oder das Infrarot-Flüssigkeitsniveau automatische Steuerungssystem sind im Vakuumbehälter installiert, um den Ölstand zu steuern, um zu vermeiden, dass das Öl

Die neue Innovation, Schaum zu entfernen, kann verhindern, daß das Öl in die Vakuumpumpe gezogen wird.

d. Ölkühler:

Zwischen der Vakuumkammer und der Wurzelpumpe, die Vakuumpumpe, um zu verhindern, dass Öl in die Wurzelpumpe und die Vakuumpumpe eindringt.

e. Ölentladungspumpe:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Feinfilter:

Das Öl erhält seine endgültige "Polierbehandlung", indem es durch ein hochleistungsfähiges Element geht. Der Filter ist so konstruiert, dass er 99,5% der Partikel von 5 bis 10 Mikrometer Absolute erfasst.

Probenahmesonde:

Zwei (2) Probenahmesonden sind vorzusehen, eine für das eingehende Öl und eine für das verarbeitete Öl.

h. Ein- und Auslassventile:

Für die Ein- und Auslassanbindung sind manuelle Ventile vorgesehen.

Manuelles Umlaufventil:

Ein manuelles Ventil ist für den Umlauf vorgesehen.

j. Trockenverbindung des Transformators:

Ein Transformator ist ausgetrocknet.

k. Bedienfeld:

Instrumente, Alarme und Verriegelungen Instrumente und elektrische Bedienelemente befinden sich in einem Gehäuse des Typs NEMA 12.Es sind mehrere Pilotenleuchten vorhanden, die den Betriebszustand (ein/ausgeschaltet) der wichtigsten Komponenten und die Alarmbedingungen anzeigen..

Technische Spezifikationen
