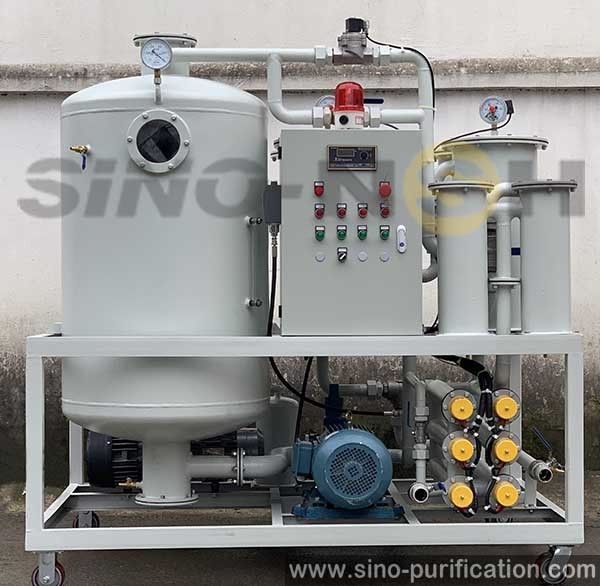

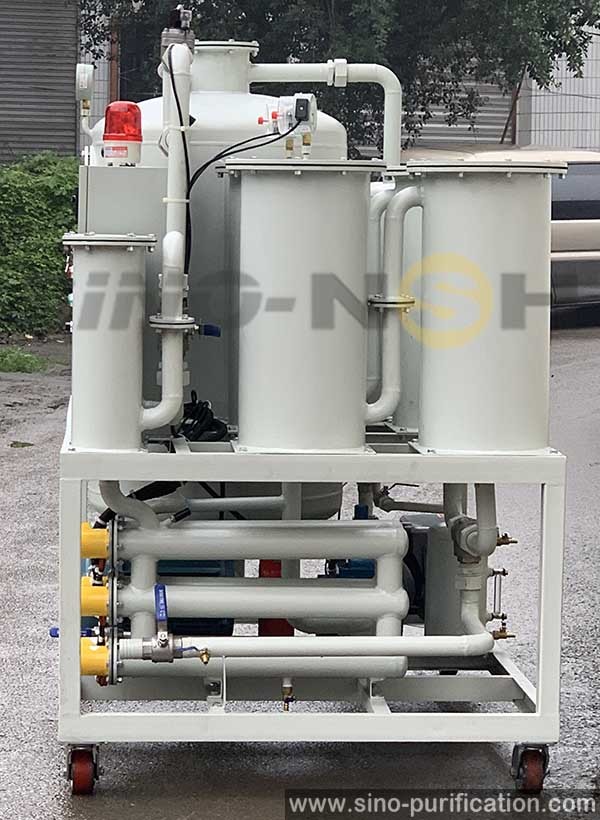

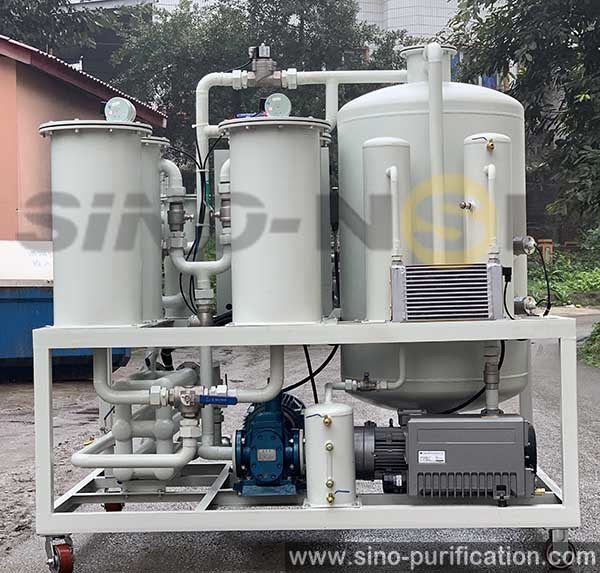

12000L / H-Turbinen-Öl-Reinigungsapparat 53 Kilowatt Hydrauliköl, das Maschine aufbereitet

12000L / H Turbinenölreiniger 53 KW Hydrauliköl-Recyclingmaschine





Anwendung

Turbinenöl-Vakuumölfilter wird hauptsächlich zur Behandlung von unqualifiziertem Turbinenöl verwendet, insbesondere zur Behandlung von stark emulgiertem Turbinenöl. Es kann schnell und effizient Wasser, Gas und Verunreinigungen im Öl entfernen, so dass die Qualitätsindizes des Öls die Neuölstandards erfüllen und den sicheren Betrieb des Turbinensatzes gewährleisten können. Diese Maschine verwendet spezielles Polymermaterial als Medium, integriert Entemulgierung, Dehydration und Verunreinigungsentfernung und kombiniert mit Vakuumseparationstechnologie, kann sie online entemulgieren, dehydrieren, Säure entfernen und Verunreinigungen entfernen, so dass das stark getrübte Turbinenöl klar und transparent wird. Es ist eine ideale Ausrüstung für die Online-Verarbeitung von Turbinenöl, Schmieröl mit niedriger Viskosität und Hydrauliköl.

Index des Vakuumfilters für Schmieröl nach der Filtration
Wassergehalt nach der Filtration: ≤5ppm
Filtrationsgrad: NAS6
Filtrationsgenauigkeit: ≤1 Mikron





Beschreibung

Der Turbinenöl-Vakuumölfilter ist so konzipiert, dass er sich an das Schmierölsystem von Dampfturbineneinheiten in Kraftwerken, Wärmekraftunternehmen und anderen Industrie- und Bergbauunternehmen anpasst. Er wird synchron mit der Einheit zur Bypass-Reinigung von Turbinenöl betrieben oder in Form einer mobilen Reinigung von Turbinenöl verwendet. Er wurde entwickelt, um Partikel (insbesondere 15-1 μm) Schadstoffe sowie Wasser, Gas und andere Schadstoffe im Kreislauf des Dampfturbinenöls effektiv zu kontrollieren. Die gesamte Maschine verwendet Vakuumzerstäubungskondensation, Trockenexpansion, Molekularadsorption, mechanische Filtration, automatische Fuzzy-Steuerung und andere Technologiekombinationen - Typdesign. Das Ölfiltergerät hat viele Funktionen wie Feinfiltration, Dehydration und Entgasung, Entemulgierung, Säureentfernung und Entfärbung, so dass das emulgierte Turbinenöl entemulgiert und transparent werden kann und den Betriebsstandard von Dampfturbinenöl erreicht. Es kann auch verwendet werden, um den Haupttank zu reinigen, Öl einzufüllen und zu erhitzen, wenn das Öl gespült wird. Der Vakuumölfilter für Turbinenöl kann als Hilfswerkzeug eines Spülgeräts mit großem Durchfluss verwendet werden, um die Arbeitseffizienz und -qualität des Ölschleifens zu verbessern.





Merkmale

• Dreistufiges, schrittweises Filtrationssystem, importiertes Filtermaterial (HPM)-Filterelement, hohe Präzision, lange Lebensdauer, wiederholte Verwendung ohne Austausch, entfernt Verunreinigungen im Öl vollständig. Das Filterelement hat die Eigenschaften hoher Filtrationsgenauigkeit, großer Maßkapazität, geringen Widerstands und langer Lebensdauer usw., die ein zuverlässiges Feststoffschadstofffiltersystem bilden, um die Sauberkeit des Öls zu gewährleisten und die Betriebsstandards von Dampfturbinenöl in der Energiewirtschaft zu erfüllen (Benutzer können in 1, 3, 5, 10/> 10μm Mehrfachspezifikationsfilterelement - Edelstahlfilterelement mit weniger als oder mehr als drei Gruppen von Filterelementkombinationen betrieben werden). Der Ölfilter vom Platten- und Rahmentyp benötigt keinen häufigen Austausch von Filterpapier, und es gibt keinen Abfall von Turbinenöl im Gebrauch.
• Wasserentemulgierungssystem, unter Verwendung von Polymer und Polymermaterial, kann schnell entemulgieren L, Trennung von normalem Wasser im Öl, machen die Dehydration gründlicher, höhere Effizienz; Spezielles Koaleszenz-Trennfilterelement kann verwendet werden, um eine effizientere Wasserentfernungsrate für die Einheit mit starkem Wassereintritt zu erreichen.
• Die Kombination aus Aggregationsabscheidung und dreidimensionaler komplexer Blitzverdampfung kann Wasser und Gas im Öl schnell und gründlich entfernen.
• Niedertemperatur-Ölbehandlungstechnologie kann das Wasser im Öl vollständig entfernen, um sicherzustellen, dass der Öldruckwert dem Standard entspricht.
• Das Rückspülsystem ist für die schnelle Rückspülung des leicht verstopften Filterelements eingerichtet, um eine normale und kontinuierliche Reinigung zu gewährleisten und eine manuelle Demontage und Reinigung zu vermeiden.
• Unter Verwendung des von unserem Unternehmen entwickelten Infrarot-Automatikreglers kann das Gerät das Magnetventil steuern, um automatisch Öl einzuführen, die Ölpumpe, um automatisch Öl abzulassen, so dass sich der Ölstand im Vakuumtank automatisch in einem relativen Gleichgewichtszustand befindet.
• Durch den Infrarot-Pegelregler zur Pegelsignalerfassungsanalyse-Verriegelungssteuerung der Heizvorrichtung, verhindern Sie die Heizvorrichtung, die durch einen beliebigen Grund trockenes Brennen verursacht wird.
• Das ausgewogene Heizsystem stellt sicher, dass das Öl gleichmäßig erhitzt wird und die Heizrate schnell ist, ohne eine lokale Verkohlung des Öls zu verursachen.
• Fuzzy-Regionalheizungssteuerung, kann das Heizsystem automatisch entsprechend der eingestellten Temperatur steuern, Heizkritischer Punkt ohne Turbulenzen, Heizung stabiler, ausgewogener.
• Digitalanzeige intelligenter Temperaturregler, kann die oberen und unteren Grenzwerte der Heiztemperatur einstellen, stabile Steuerung, intuitivere Temperaturanzeige. Die Temperatursonde erfasst direkt die Öltemperatur, die empfindlich und genau ohne Hysterese ist.
• Für die Geräte mit großer Heizleistung werden Gruppenheizung oder mehrstufige Heizung und unabhängige Steuerung des Mehrfachtemperaturreglers eingesetzt. Die Gruppenheizung kann je nach tatsächlicher Situation des Standorts selektiv eingegeben werden; Die mehrstufige Kaskadenheizung kann die Heizleistungszufuhr automatisch entsprechend der Einstellung und der rechtzeitigen Öltemperatur steuern, nicht nur die volle Leistung schnelle Heizung, wenn die Öltemperatur niedrig ist, sondern auch die Öltemperatur bei niedriger Leistung automatisch halten, wenn die Öltemperatur die voreingestellte Temperatur erreicht, so dass das Gerät energiesparender ist, während eine Überhitzung und Verkohlung der Öltemperatur vermieden wird.
• Eingebautes Kreislaufsystem, kann die Kreislaufreinigung innerhalb des Geräts durchführen, nachdem es das Gerät passiert hat.
• Die Maschine ist mit Überdruck-, Überstrom-, Überlast- und Trockenbrandschutzmaßnahmen ausgestattet, kann unbeaufsichtigt online betrieben werden.













Ränder

• Dehydrierungs-(Entgasungs-)System

• Der Vakuumbehälter kann die Verdampfungsfläche effizient vergrößern. Der Heizkörper, der auf dem Vakuumbehälter platziert wird, wird zu einem Verdampfer. Somit ist die Verdampfungsfläche des Vakuumbehälters dreimal größer als die des gewöhnlichen Vakuumbehälters. Diese Innovation kann effektiv und effizient dehydrieren und entgasen.
• Die optimale Struktur des Dehydrierungs-(Entgasungs-)Systems vergrößert die Oberfläche des Öls, das dem Vakuumsystem ausgesetzt ist, und verlängert die Fließstrecke des Öls im Vakuumsystem. Somit gibt es genügend Zeit, um die Feuchtigkeit und das Gas aus dem Öl durch Verdampfung zu entfernen.

• Filtersystem

• Die Filtermaterialien mit variablen Öffnungen bestehen aus spezialisierten Glasfasern. Die Größen der Filterfaser und der Öffnung verringern sich allmählich in den verschiedenen Filterstufen. Die Verunreinigungen mit unterschiedlichen Partikelgrößen werden Schritt für Schritt gefiltert. Die Fähigkeit, Partikel und Verunreinigungen zu entfernen, wird durch diese Methode stark verbessert.
• Das Filtersystem hat eine stabile und perfekte Filterfeinheit. Die Filterfeinheit hat mehrere Grade, einschließlich 1, 2,3,4,5,6,10 µm usw. Öl β≥1000 nach Filter.
• Das Filtersystem ist mit einer Rückspül- und Schmutzvorrichtung ausgestattet. Es verbessert die Effektivität der Filterung und verlängert die Lebensdauer des Filters enorm.
• Ölheizsystem
• Die einzigartige Heizstruktur erwärmt das Öl gleichmäßig.
• Das Ölheizsystem gewährleistet weniger als 1,0 W/cm². Während des Erhitzungsprozesses wird die Verschlechterung des Öls durch Überhitzung vermieden.
• Die Öltemperatur kann zwischen 20℃ und 80℃ eingestellt werden. Der Heizkörper wird manuell oder automatisch gesteuert. Der Heizkörper stoppt automatisch, wenn die Öltemperatur einen bestimmten Grad erreicht.
• Das Heizsystem ist mit Sicherheitsvorrichtungen ausgestattet und sicher und zuverlässig. Der Heizkörper stoppt den Betrieb automatisch, wenn das Ölvolumen des Einlasses zu niedrig ist, um Schäden am Heizkörper zu vermeiden.

• Elektrische Apparate-Steuerungssystem

• Die Hauptkomponenten der elektrischen Apparate von Schneider, Siemens usw. gewährleisten die Sicherheit des Steuerungssystems.
• Mit mehreren Schutzsystemen, die Ölausstoß, Überlast und Überspannung usw. vermeiden.

• Ölstand-Steuerungssystem

• Der Ölstand-Schwimmerball oder das automatische Infrarot-Flüssigkeitsstand-Steuerungssystem sind im Vakuumbehälter installiert, um den Ölstand zu steuern, um zu vermeiden, dass das Öl im Betrieb in die Vakuumpumpe gesaugt wird.
• Die neue Innovation zur Beseitigung von Schaum kann verhindern, dass das Öl in die Vakuumpumpe gesaugt wird.

• Hochwertige Komponenten

• Die Hauptkomponententeile der NSH-Produkte wie Vakuumpumpe, Ölpumpe und elektrische Apparate stammen von SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO usw. Es gewährleistet die hohe Qualität und Zuverlässigkeit der NSH-Produkte.





Struktur und Aussehen

• NSH-Produkte verwenden eine Schiffsrumpf-Chassis-Montagestruktur, um Öldichtigkeit zu gewährleisten und die Umwelt vor Verschmutzung zu schützen.
• Das gesamte Gerät zeichnet sich durch geringe Größe, geringes Gewicht und bequeme Beweglichkeit aus.
• Verschiedene Größen und Konfigurationen (Abschirmung) verfügbar.
• Erhältlich in mobilen oder stationären Optionen.
• Automatische Vakuumölreiniger und explosionsgeschützte Vakuumölreiniger sind je nach Kundenbedürfnissen erhältlich.

● Die herkömmliche Konfiguration ist hauptsächlich Kohlenstoffstahl, je nach Kundenbedürfnissen kann auch die Verwendung des Tankrohr-Edelstahlmaterials gewählt werden, schön und nicht korrodiert, kann lange arbeiten. ● Hauptstromteile, Filterausrüstung, elektrische Teile der herkömmlichen Konfiguration für die inländische Standardkonfiguration, Kunden können auch hochwertige importierte Produkte wählen, um die Leistung der Ausrüstung zu verbessern.





Funktionsprinzip

Das Design des Turbinenöl-Vakuumölfilters basiert auf dem Siedepunkt von Wasser und Öl. Es besteht aus Hauptfilter, Heizsystem, Feinfilter, Kondensator, Vakuumtank, Feinfilter, Wassertank, Vakuumpumpe, Ablasspumpe und Elektroschrank. Die Vakuumpumpe extrahiert die Luft im Vakuumtank, um ein Vakuum zu bilden, das äußere Öl wirkt als atmosphärischer Druck, durch das Einlassrohr in den Hauptfilter, um die großen Partikel zu entfernen, und dann in den Heiztank. Nach dem Erhitzen, z. B. 40 ~ 75°C, tritt das Öl durch das Magnetventil in den Vakuumtank ein, das die Ölmenge im und aus dem Vakuumtank automatisch steuern kann. Das erhitzte Öl verwandelt sich in Ölnebel in den Vakuumtank, und das Wasser im Öl verdampft schnell in Dampfsprüher, die in den Kondensator der Vakuumpumpe gesaugt werden. Der Wasserdampf passiert den Kondensator zurück zu flüssigem Wasser und wird abgelassen. Das Gas im Öl wird schnell durch eine Vakuumpumpe entfernt. Nach dem Vakuumtank durchläuft das Öl einen Feinfilter, um die Partikel von den Verunreinigungen zu trennen, und dann wird das saubere Öl abgelassen.







Garantien & Dokumentation

SINO-NSH garantiert die unter dieser Spezifikation gelieferte Anlage gegen Material- und Verarbeitungsfehler bei normalem Gebrauch und Service für einen Zeitraum von sechzehn (16) Monaten ab Versanddatum oder zwölf (12) Monaten nach Inbetriebnahme des Systems. Die Verpflichtung von SINO-NSH im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder die kostenlose Lieferung ab Werk eines ähnlichen Teils, um ein Teil zu ersetzen, das sich innerhalb der Garantiezeit als defekt erwiesen hat. SINO-NSH haftet in keinem Fall für indirekte oder Folgeschäden. Die Leistungsgarantie liegt innerhalb der in der Pflicht- und Leistungsklausel dieser Spezifikation beschriebenen Einschränkungen.

Zwei (2) Exemplare der Betriebs- und Wartungshandbücher werden mit jedem Reiniger geliefert. Diese Systeme sind so konzipiert, dass sie mit größter Einfachheit arbeiten, und falls erforderlich, wenden Sie sich bitte an SINO-NSH, um zusätzliche Gebühren zu erheben.







Technische Daten



Artikel		Einheit	TF-30	TF-50	TF-100	TF-150	TF-200
Durchflussrate		L/H	1800	3000	6000	9000	12000
Vakuum Bereich		MPa	－0.06～～－0.096
Arbeitsdruck		MPa	≤0.3
Wasserverhältnis		PPm	≤ 100
Verunreinigungsgröße		µm	≤ 5
Klarheit		NAS(1638)	≤ 6
Temperaturbereich		℃	40—80
Entemulgierungswert		Μin	＜ 15
Stromversorgung		V	~50Hz 380V(oder nach Bedarf)
Arbeitsgeräusch		dB	≤ 70			≤ 75
Heizleistung		Kw	30	36	72	90	120
Gesamtleistung		Kw	33	39	77	98	128
Einlass(Auslass)Durchmesser		Mm	DN25	DN32	DN40	DN50	DN65
Nettogewicht		Kg	420	550	750	850	950
Größe	Länge	Mm	1400	1550	1700	1800	1900
	Breite	Mm	1050	1100	1300	1400	1500
	Höhe	Mm	1650	1700	1850	1950	2050







Andere Arten unserer Ölreinigungsmaschinen

Ölreiniger der TF-Serie: Turbinenölreinigungssystem eignet sich besonders zur Reinigung von Turbinenschmieröl. Es gilt auch für die Behandlung von Hydraulik-, Kühlmittelöl und anderen Schmierstoffen, die große Mengen an Wasser, Dampf, Verunreinigungen, Schlamm, Dielektrikum und Kolloid enthalten. Es kann diese effektiv und effizient eliminieren.
Ölreiniger der LV-Serie: Schmierölfiltersysteme eignen sich besonders zur Reinigung und Wiederherstellung von Hydrauliköl, Maschinenöl, Kühlmittelöl und verschiedenen anderen Schmierölen.
Ölreiniger der GER-Serie: Altes Ölregenerierungssystem eignet sich zur Regeneration von gebrauchtem Verbrennungsmotorenöl einschließlich Dieselmotorenöl, Benzinmotorenöl und gebrauchtem Hydrauliköl, anderem gebrauchtem Schmieröl von Maschinen.

Ölreiniger der GED-Serie: Es wird verwendet, um alle Arten von Altöl in Basisöl oder Dieselöl mit hoher Qualität zu recyceln.





Über uns:►Wir sind der führende Hersteller mit fast 25 Jahren Erfahrung und liefern Ölreinigungsmaschinen von bester Qualität und höchster Kostenleistung. Unsere Ölreinigungsgeräte werden aus hochwertigen Rohstoffen mit neuester fortschrittlicher Technologie von vielen erfahrenen Technikern und professionellen Arbeitern gebaut. Wir sind ehrlich zu jedem Kunden und verantwortlich für jede Maschine, die wir verkauft haben, wir bieten einen hervorragenden Kundendienst, jederzeit, wenn der Kunde uns braucht, egal vor oder nach dem Kauf, wir sind online oder telefonisch erreichbar, um eine schnelle und sofortige Antwort auf den Kunden zu geben.

►Wir haben in all diesen Jahren in dieser Branche gearbeitet und haben auch reiche Erfahrungen vor Ort. Bei allen Vor-Ort-Fällen wenden Sie sich bitte an uns, um eine Lösung zu erhalten.
►Für detaillierte Produktspezifikationen hinterlassen Sie uns bitte Ihre E-Mail-Adresse oder Handynummer. Um Ihnen den Katalog zu senden. Vielen Dank!
