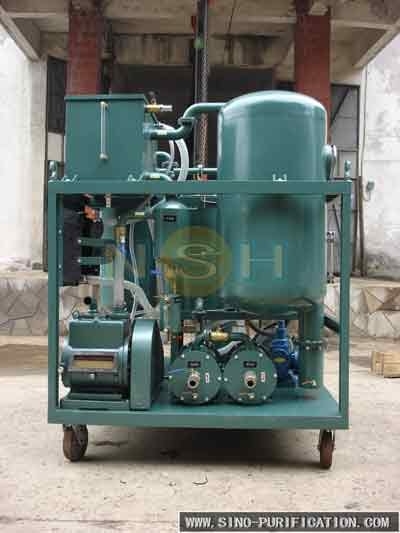

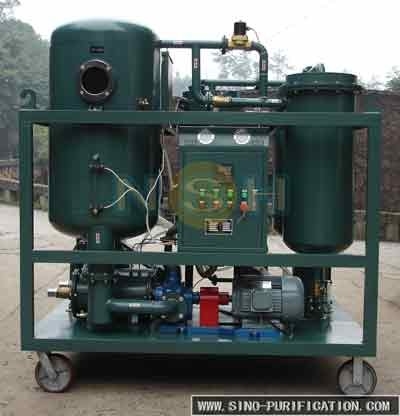

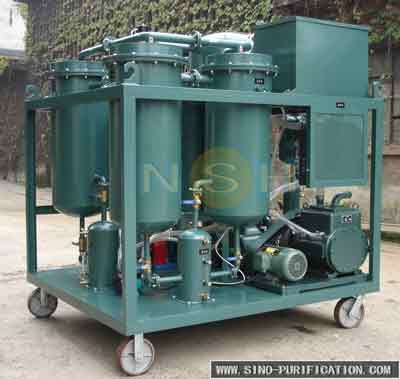

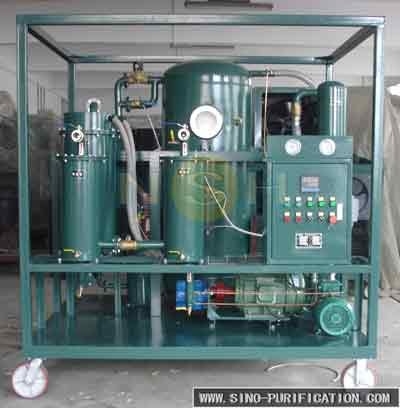

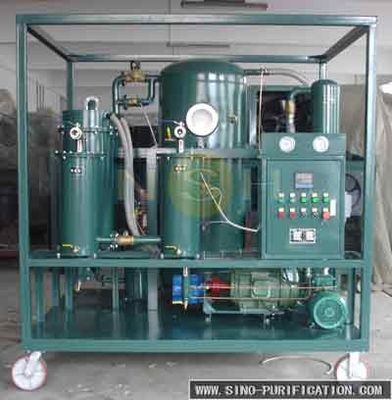

Turbinen-Öl-Reinigungsapparat-Filtrations-System-Vakuum-Anlage TF 6000L/H 50hz

TF 6000L/H 50Hz Turbinenöl-Reinigungsfilteranlage Vakuumanlage





Anwendung

TF-SerieTurbinenöl-Vakuumölfilter wird zur Behandlung von unqualifiziertem Turbinenöl verwendet. Es wird häufig in Dampfturbinen und Gasturbinen der Elektrizitätswirtschaft, der chemischen Industrie, der Papierherstellung, der Metallurgie und anderen Industrien eingesetzt. Turbinenöl-Online-Aufbereitung, um den normalen Betrieb des Regulierungs- und Benetzungssystems der Einheit zu gewährleisten, unter Verwendung neuer Aggregations- und Trennungstechnologie, kann auch für niedrigviskoses Hydrauliköl und Kühlöl sowie für die Entfernung großer Mengen an Wasser und die Präzisionsfilterung von Verunreinigungen in anderen niedrigviskosen Schmierölen verwendet werden. Diese Maschine verwendet physikalische Mittel, ohne die Ölzusammensetzung und -leistung zu beeinträchtigen, um schnell große Mengen an Wasser, Verunreinigungen und Gasen (Acetylen, Wasserstoffmethan usw.) und andere schädliche Bestandteile aus dem Öl zu entfernen; Gewährleistung des normalen Betriebs des Regulierungs- und Schmiersystems der Einheit, Verlängerung der Wartungsintervalle der Einheit.





Beschreibung

Die Turbinenölfilter der TF-Serie werden mit Vakuumverdampfungstechnologie, Koazervationstechnologie, Koaleszenztechnologie, Trennungstechnik und verfeinerter Reinigungstechnologie entwickelt. Sie können Wasser, Gas, Verunreinigungen, Kolloide, Dielektrika usw. in Hochvakuum schnell und effektiv eliminieren und das Altöl wiederverwenden.

Die Schmierung von Turbinen oder anderen Geräten, die ein Schmiersystem haben, muss häufig ausgetauscht werden, da sich Dampf, Wasser und andere Verunreinigungen damit vermischen. Andernfalls würde die Ölverschlechterung zum Ausfall der Maschine führen oder den normalen Betrieb der Maschine beeinträchtigen.

Die TF-Serie kann die Lebensdauer des Öls effektiv verlängern und Turbinen und andere Maschinen, die ein Schmiersystem haben, vor Schäden schützen.





Merkmale

1) Anwendung der Koaleszenz-Vakuumtechnologie, Molekularabsorption, Vakuumtrocknung, automatische Demulgierung und andere Technologien in einem, ohne Verwendung von AdditivenDemulgierung, vollständigDemulgierung.

2) EinzigartigeDreifach-Trocknungsmethode, kann nicht nur viel Wasser im Öl abtrennen, sondern auch Spuren von Wasser im Öl entfernen, die Dehydratisierungs- und Emulgierungseffizienz ist hoch, so dass das stark trübe emulgierte Öl auch sauber und transparent werden kann.

3) Das Gerät verwendet die stufenweise Verschlüsselung und das Filtereinstellungssystem. Der Filter kann wiederholt gereinigt und verwendet werden, geringe Verbrauchskosten, lange Lebensdauer, hochpräzise Filterkonfiguration kann feine Partikel und Verunreinigungen im Öl effektiv entfernen.

4) Das Medium-Kondensationsgerät in Kombination mit starker Wind- und Wasserkühltechnologie wird verwendet, um das extrahierte Hochtemperatur- und Hochwärme-Mischgas zu kondensieren und zu dehydrieren, die effektive Ausgangsleistung des Geräts zu verbessern, die Lebensdauer des Zubehörs erheblich zu verlängern und das Gerät haltbarer zu machen;

5) Heizung mit geringer Belastung, um sicherzustellen, dass die Ölheizung gleichmäßigerhitztwerden kann, kann Ölrissbildung und Alterungsschäden effektiv vermeiden;

6) fortschrittliches elektrisches System und automatisches Infrarot-Ölstandskontrollsystem. Die automatische Steuerung verhindert das Auftreten von Ölauslaufphänomenen;

7) Es kann einen unbeaufsichtigten Online-Betrieb mit Dampfturbinen, Wasserturbinen und anderen Geräten realisieren. Geringe Geräuschentwicklung, im Einklang mit den hohen Umweltstandards der Welt;

8) Das Gerät kann automatisch Wasser ablassen, ohne anzuhalten, wodurch der Betrieb des Geräts einfacher und humanisierter wird;

9) Wenn der Säurewert des Öls den Standard überschreitet, kann das BZ-Regenerationsgerät zusammen verwendet werden, um den Säurewert und den dielektrischen Verlust zu reduzieren, der Säurewert nach der Ölbehandlung (mgKOH/g)≤ S0,03; eskann auch das Öl mit Dampf, Wasseraustritt, Alterung, Säure, Schaum und Emulgierung reinigen, so dass die Qualitätsindizes des Öls die Anforderungen von "GB/T 7596-2008" Qualitätsstandard für Dampfturbinenöl im Betrieb "erfüllen. Online-Demulgierung, Dehydratisierung, Säureentfernung, Verunreinigungsentfernung, so dass das stark getrübte Turbinenöl klar und transparent wird.











Kanten

• Dehydratisierung (Entgasung) System

• Der Vakuumbehälter kann die Verdampfungsfläche effizient vergrößern. Die Heizung, die auf dem Vakuumbehälter platziert wird, wird zu einem Verdampfer. Somit ist die Verdampfungsfläche des Vakuumbehälters dreimal größer als die des gewöhnlichen Vakuumbehälters. Diese Innovation kann effektiv und effizient dehydrieren und entgasen.
• Die optimale Struktur des Dehydratisierungs- (Entgasungs-) Systems vergrößert die Oberfläche des Öls, das dem Vakuumsystem ausgesetzt ist, und verlängert die Fließstrecke des Öls im Vakuumsystem. Somit gibt es ausreichend Zeit, um die Feuchtigkeit und das Gas durch Verdampfung aus dem Öl zu entfernen.

• Filtersystem

• Die Filtermaterialien mit variablen Öffnungen bestehen aus spezialisierter Glasfaser. Die Größen der Filterfaser und der Öffnung verringern sich allmählich in den verschiedenen Filterstufen. Die Verunreinigungen mit unterschiedlichen Partikelgrößen werden Schritt für Schritt gefiltert. Die Fähigkeit, Partikel und Verunreinigungen zu entfernen, wird durch diese Methode stark verbessert.
• Das Filtersystem hat eine stabile und perfekte Filterfeinheit. Die Filterfeinheit hat mehrere Grade, einschließlich 1, 2, 3, 4, 5, 6, 10 µm usw. Öl β≥1000 nach dem Filter.
• Das Filtersystem ist mit einer Rückspül- und Schmutzvorrichtung ausgestattet. Es verbessert die Effektivität der Filterung und verlängert die Lebensdauer des Filters enorm.

• Ölheizsystem

• Die einzigartige Heizstruktur erwärmt das Öl gleichmäßig.
• Das Ölheizsystem gewährleistet weniger als 1,0 W/cm². Während des Erhitzungsprozesses wird die durch Überhitzung verursachte Verschlechterung des Öls vermieden.
• Die Öltemperatur kann zwischen 20℃ und 80℃ eingestellt werden. Die Heizung wird manuell oder automatisch gesteuert. Die Heizung stoppt automatisch, wenn die Öltemperatur einen bestimmten Grad erreicht.
• Das Heizsystem ist mit Sicherheitsvorrichtungen ausgestattet und sicher und zuverlässig. Die Heizung stoppt den Betrieb automatisch, wenn das Ölvolumen des Einlasses zu niedrig ist, um Schäden an der Heizung zu vermeiden.

• Elektrisches Apparatesystem

• Die Hauptkomponenten des elektrischen Apparates von Schneider, Siemens usw. gewährleisten die Sicherheit des Steuerungssystems.
• Mit mehreren Schutzsystemen, die Ölauswurf, Überlastung und Überspannung usw. vermeiden.

• Ölstandskontrollsystem

• Der Ölstand-Schwimmer oder das automatische Infrarot-Flüssigkeitsstand-Kontrollsystem sind im Vakuumbehälter installiert, um den Ölstand zu kontrollieren, um zu vermeiden, dass das Öl während des Betriebs in die Vakuumpumpe gesaugt wird.
• Die neue Innovation zur Schaumbeseitigung kann verhindern, dass das Öl in die Vakuumpumpe gesaugt wird.

• Hochwertige Komponenten

• Die Hauptkomponententeile der NSH-Produkte wie Vakuumpumpe, Ölpumpe und elektrische Geräte stammen von SIEMENS, LEYBOLD, OMRON, SCHNEIDER, HYDAC, NSH, AMICO usw. Es gewährleistet die hohe Qualität und Zuverlässigkeit der NSH-Produkte.





Struktur und Aussehen

• NSH-Produkte verwenden eine schiffsförmige Fahrgestell-Montagestruktur, um Öldichtigkeit zu gewährleisten und die Umwelt vor Verschmutzung zu schützen.
• Das gesamte Gerät zeichnet sich durch geringe Größe, geringes Gewicht und bequeme Mobilität aus.
• Verschiedene Größen und Konfigurationen (Abschirmung) verfügbar.
• Erhältlich in mobilen oder stationären Optionen.
• Automatische Vakuumölreiniger und explosionsgeschützte Vakuumölreiniger sind je nach Bedarf der Kunden erhältlich.







Funktionsprinzip

Wenn die Ölreinigungsmaschine startet, gelangt kontaminiertes Öl unter dem Einfluss der Druckdifferenz in den Primärfilter, in dem große Partikel von Partikeln herausgefiltert werden. Von dort wird das Öl erhitzt und gelangt in den Sekundärfilter, in dem feine Partikel entfernt werden. Dann gelangt das Öl in den Wasserabscheider, das freie, lösliche Wasser wird vom Öl getrennt und in den Wassersammler abgeleitet. Danach passiert Öl den Feinfilter und feine Partikel werden während des Prozesses entfernt. Schließlich gelangt Öl in den Vakuumtank, wo Restspuren von Wasser entfernt und Dampf im Kondensator kondensiert oder vom Vakuumsystem ausgestoßen werden. Das wiederverwendete Öl wird am Ende von der Ölpumpe abgelassen.







Garantien & Dokumentation

SINO-NSH garantiert die unter dieser Spezifikation gelieferte Anlage gegen Material- und Verarbeitungsfehler bei normalem Gebrauch und Service für einen Zeitraum von sechzehn (16) Monaten ab Versanddatum oder zwölf (12) Monaten nach Inbetriebnahme des Systems. Die Verpflichtung von SINO-NSH im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder die kostenlose Lieferung ab Werk eines ähnlichen Teils, um ein Teil zu ersetzen, das innerhalb der Garantiezeit nachweislich defekt war. SINO-NSH haftet in keinem Fall für indirekte oder Folgeschäden. Die Leistungsgarantie liegt innerhalb der in der Pflicht- und Leistungsklausel dieser Spezifikation beschriebenen Einschränkungen.

Zwei (2) Exemplare der Betriebs- und Wartungshandbücher werden mit jedem Reiniger geliefert. Diese Systeme sind so konzipiert, dass sie mit größter Einfachheit arbeiten, und werden benötigt. Bitte wenden Sie sich an SINO-NSH, um zusätzliche Gebühren zu erfragen.







Technische Daten



Artikel		Einheit	TF-30	TF-50	TF-100	TF-150	TF-200
Durchflussrate		L/H	1800	3000	6000	9000	12000
Vakuum Bereich		MPa	－0.06～～－0.096
Arbeitsdruck		MPa	≤0.3
Wasseranteil		PPm	≤ 100
Verunreinigungsgröße		µm	≤ 5
Klarheit		NAS(1638)	≤ 6
Temperaturbereich		℃	40—80
Demulgierungswert		Μin	＜ 15
Stromversorgung		V	~50Hz 380V(oder nach Bedarf)
Arbeitsgeräusch		dB	≤ 70			≤ 75
Heizleistung		Kw	30	36	72	90	120
Gesamtleistung		Kw	33	39	77	98	128
Einlass(Auslass)Durchmesser		Mm	DN25	DN32	DN40	DN50	DN65
Nettogewicht		Kg	420	550	750	850	950
Größe	Länge	Mm	1400	1550	1700	1800	1900
	Breite	Mm	1050	1100	1300	1400	1500
	Höhe	Mm	1650	1700	1850	1950	2050







Andere Arten unserer Ölreinigungsmaschinen

TF-Serie Ölreiniger: Turbinenölreinigungssystem ist besonders geeignet für die Reinigung von Turbinenschmieröl. Es gilt auch für die Behandlung von Hydraulik-, Kühlöl und anderen Schmierstoffen, die große Mengen an Wasser, Dampf, Verunreinigungen, Schlamm, Dielektrika und Kolloiden enthalten. Es kann diese effektiv und effizient eliminieren.
LV-Serie Ölreiniger: Schmierölfiltersysteme eignen sich besonders zur Reinigung und Wiederherstellung von Hydrauliköl, Maschinenöl, Kühlöl und verschiedenen anderen Schmierölen.
GER-Serie Ölreiniger: Altölregenerierungssystem eignet sich zur Regenerierung von Altöl für Verbrennungsmotoren, einschließlich Dieselmotoröl, Benzinmotoröl und gebrauchtem Hydrauliköl, anderem gebrauchtem Schmieröl von Maschinen.

GED-Serie Ölreiniger: Es wird verwendet, um alle Arten von Altöl in Basisöl oder Dieselöl mit hoher Qualität zu recyceln.





Über uns:►Wir sind der führende Hersteller mit fast 25 Jahren Erfahrung und liefern Ölreinigungsmaschinen von bester Qualität und höchster Wirtschaftlichkeit. Unsere Ölreinigungsgeräte werden aus hochwertigen Rohstoffen mit neuester fortschrittlicher Technologie von vielen erfahrenen Technikern und Facharbeitern gebaut. Wir sind ehrlich zu jedem Kunden und verantwortlich für jede Maschine, die wir verkaufen, wir bieten einen hervorragenden Kundendienst, jederzeit, wenn der Kunde uns braucht, egal vor oder nach dem Kauf, wir sind online oder telefonisch erreichbar, um schnell und sofort auf den Kunden zu reagieren.
►Wir haben in all diesen Jahren in dieser Branche gearbeitet und verfügen auch über reiche Erfahrungen vor Ort. Bei allen Vor-Ort-Fällen kontaktieren Sie uns bitte für eine Lösung.
►Für detaillierte Produktspezifikationen hinterlassen Sie uns bitte Ihre E-Mail-Adresse oder Handynummer, um Ihnen den Katalog zu senden. Vielen Dank!
