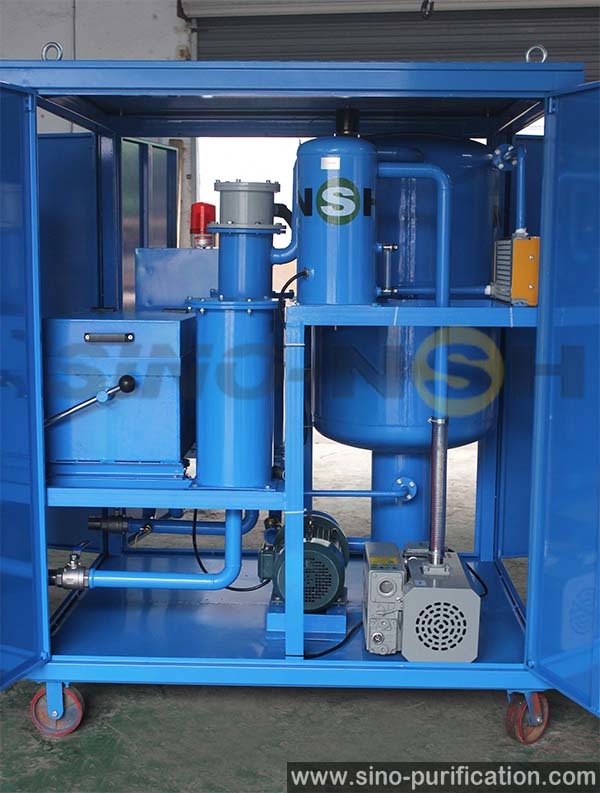

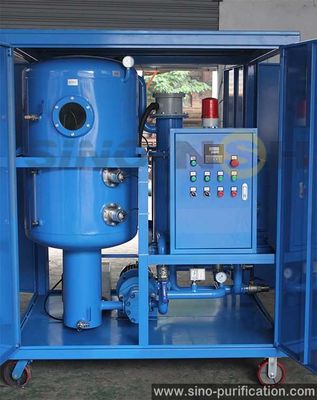

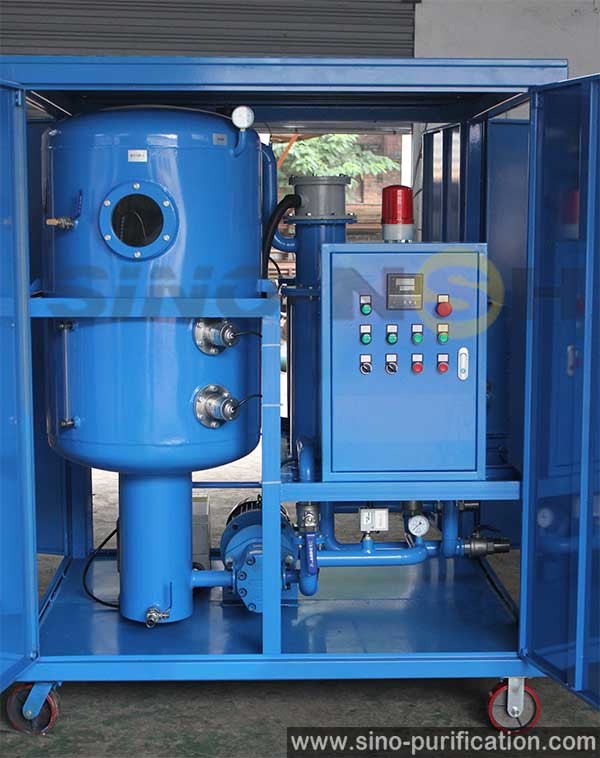

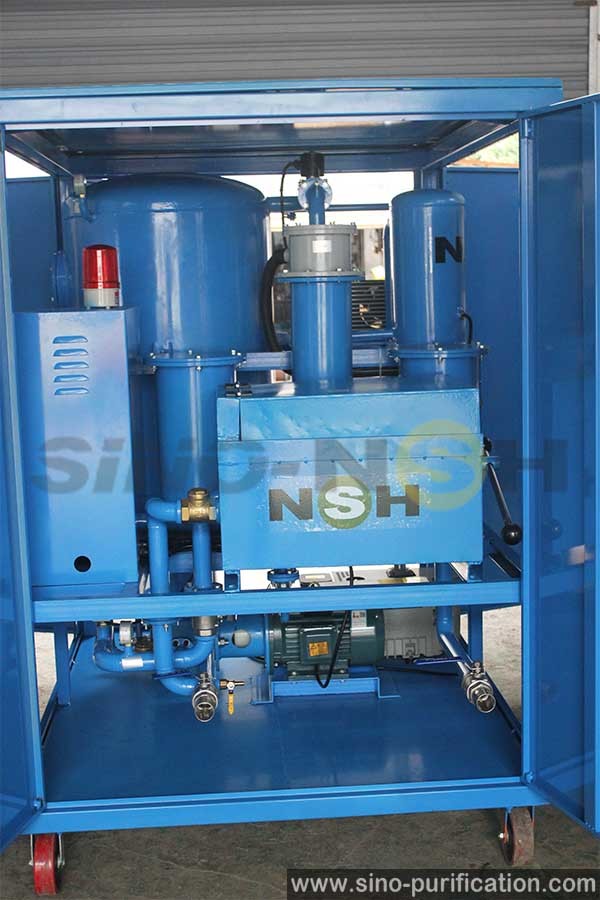

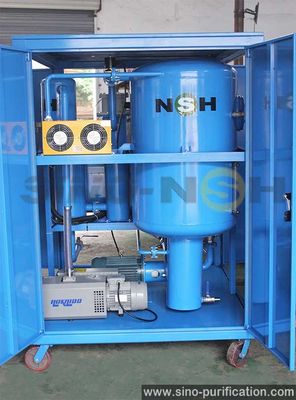

Der Turbinen-6000L/H Vakuumunterdruck-Filtrations-System Öl-des Reinigungsapparat-380v

Der Turbinen-6000L/H Vakuumunterdruck-Filtrations-System Öl-des Reinigungsapparat-380V







Beschreibung

Transformatoröl-Vakuumfilter wird besonders für Ölfilter und Vakuumpumpende Anforderungen von 220/500/750KV und über Kraftübertragung und Umwandlungsausrüstung entwickelt.
Hauptsächlich verwendet für die Reinigung des Isolieröls, entfernen Sie sein Wasser, Gas und mechanischen Verunreinigungen, um die Druckstärke des Isolieröls und der Ölqualität zu verbessern, um den sicheren Betrieb von Hochspannungselektrogeräten sicherzustellen. Das behandelte Öl erreicht den nationalen Standard und ist eine allgemein verwendete Ölfiltrationsausrüstung in der Energieindustrie.





Anwendung

●Verwendet für Bau, Installation, Wartung und Standortüberholung von uHV Getriebe und von Umwandlungsausrüstung.
●Verwendet für tiefe Reinigung von Erdölerzeugnissen wie Kondensatoren, Transformatoren und uHV Transformatoren.
●Mit Transformatorbrennstoffaufnahme füllende Funktion des Öls.
●Verwendet für das Verteilen des Trockners des Transformators.
●Kann das Transformatorvakuum, Vakuumöleinspritzung gleichzeitig verwirklichen.
●Der Gebrauch von zweistufigem Hochvakuumentwurf, der Gebrauch von dieser Reihe Modellen in den großen offensichtlicheren Vorteilen der Höhebereiche.





Funktionsprinzip

Wenn die Ölreinigungs-Maschinenanfänge, verseuchtes Öl am Primärfilter unter den Effekt der Druckdifferenz teilnimmt, in dem große Partikel von Feinstäuben weg gefiltert werden. Daher wird das Öl erhitzt und einsteigt in den Sekundärfilter, in dem Feinpartikel von Angelegenheiten entfernt werden. Dann steigt das Öl in den Wasserabscheider, das freie ein, wird lösliches Wasser vom Öl getrennt und abließ zum Wasserkollektor. Nach diesem wird Öldurchläufe durch den Feinfilter und Feinpartikel von Angelegenheiten während des Prozesses entfernt. Schließlich steigt Öl in den Vakuumbehälter ein, in dem Restspur des Wassers entfernt wird und Dampf im Kondensator kondensiert wird oder heraus durch die Vakuum-Anlage weggetrieben. Das wiederverwendete Öl wird durch Ölpumpe am Ende abgelassen.





Eigenschaften

●Hochwasserentgasungs-Leistungsfähigkeit: der Gebrauch von dreidimensionaler Verdampfungsentgasung der Technologie, Dehydrierungssystem, einzigartiger Edelstahlfaltenstrudel-Trennungsturm, erhöhen den Trennungsbereich des Ölfilmes. Eingebaute Sekundärverdampfungsisolierungsschicht, plus spezielle Vakuumverpackung, erhöhen das Ölfilmkontaktgebiet, die schnelle Trennung des Wassers und das Gas im Öl, sehr hohe Leistungsfähigkeit.
●Hohe Verunreinigungsabbaufähigkeit: hohes β bewerten Präzisionsfilter-material, schrittweise Verschlüsselung der mehrstufigen Filtration, entfernen Feinpartikel im Öl. Filterelement umfangreich, große Verschmutzungskapazität. Lange Nutzungsdauer und ausgerüstet mit automatischer Untersuchungsfunktion der Filterelement-Verschmutzung.
●Ölbehandlungszeit ist kurz: pumpende Geschwindigkeit des zweistufigen Hochvakuums, kann schnell und Wasserdampf im Öl leistungsfähig zu entfernen, damit der trocknende Grad an Öl, Durchbruchsspannungswert, ein Filtrationseffekt erheblich verbessert werden kann, verkürzen Sie den Ölbehandlungszeitraum, um die Leistung des Öls zu verbessern.
●Einheitliche Heizung: das System nimmt indirekte verteilende Kohlenstofffaserheiztechnologie von geringer Dichte an, um das Ölknacken und Acetylengas zu verhindern. Niedriger Energieverbrauch, einheitliche Heizung, stabile Öltemperatur.
●Steuerung: die Maschine nimmt Konstanthaltungstemperaturüberwachung, photoelektrische Füllstandsteuerung, automatische Entschäumungssteuerung, automatischen Druckschutz und andere hoch entwickelte Konfiguration an, um zu garantieren dass die Ausrüstung, die ohne Öleinspritzungs-, sichere und stabileoperation in Kraft ist.
●Verriegelungsschutz: Überlastschutz, Überdruckwarnungs-Abschaltungsschutz, Mangel an Ölschutz, Öleinspritzungsschutz, Phasenfolgeschutz, zum langer Zeit der zuverlässigen Operation der Maschine sicherzustellen.
●Humanisierte Anweisung: automatischer Entwurf und Öltemperatur, Druck, Vakuum, Filterverschmutzungs-, Funktionierenstatus und andere Indikator-, einfache und klarekennzeichnung.
●Moderner Entwurf: der Maschinennetz-Öltechnologieentwurf brachte voran und online Verfahren, kann auch indirekt Verarbeitung, hohes Maß Automatisierung, kann automatische Anschaltung verwirklichen. Das Gerät ist kompakt in der Struktur, flexibel und bequem sich zu bewegen.
●Gute umfassende Leistung: die Maschine hat die Vorteile der lärmarmen, einfachen Operation, langer Wartungsabstand, niedriger Energieverbrauch, geringe Operationskosten, hohe Ölfilter-Leistungsfähigkeit.











Ränder

• Dehydrierungs-(entgasen Sie), System

• Das Vakuumschiff kann Verdampfungszone leistungsfähig vergrößern. Die Heizung, setzend auf das Vakuumschiff, wird ein Verdampfer. So ist- die Verdampfungszone des Vakuumschiffes dreimal mehr als die des gewöhnlichen Vakuumschiffes. Diese Innovation kann leistungsfähig entwässern und effektiv und entgasen.
• Die optimale Struktur des Systems der Dehydrierung (entgasen Sie), vergrößert die Fläche des Öls ausgesetzt der Vakuum-Anlage und verlängert den flüssigen Abstand des Öls in der Vakuum-Anlage. Folglich hat genügende Zeit, die Feuchtigkeit und das Gas vom Öl durch Verdampfung zu entfernen.

• Entstörungssystem

• Die Entstörungsmaterialien mit variablen Öffnungen werden von fachkundiger Glasfaser gemacht. Die Größen der Entstörungsfaser und der Öffnung schwinden allmählich in den verschiedenen Entstörungsstadien. Die Verunreinigungen mit verschiedenen Partikelgrößen werden Schritt für Schritt gefiltert. Die Fähigkeit des Entfernens von Feinstäuben und von Verunreinigungen wird erheblich dadurch verbessert.
• Das Entstörungssystem hat stabile und perfekte Entstörungsfeinheit. Die Entstörungsfeinheit hat einige Grade, einschließlich 1, 2,3,4,5,6,10 µm etc. Öl β≥1000 nach Filter.
• Das Entstörungssystem wird mit Rückspülen und Schmutzgerät ausgerüstet. Es verbessert die Wirksamkeit der Entstörung und verlängert die Lebenszeit des Filters schrecklich.

• ÖlHeizsystem

• Die einzigartige Heizungsstruktur erhitzt das Öl gleichmäßig.
• Öl Heater System versichert weniger als 1,0 w-/cm². Während des Heizungsprozesses wird die Verschlechterung des Öls, das verursacht wird, indem man überhitzt, vermieden.
• Die Öltemperatur kann zwischen 20℃ auf Heizung 80℃.The justiert werden wird gesteuert manuell oder automatisch. Die Heizung stoppt automatisch, wenn die Öltemperatur einen bestimmten Grad erreicht.
• , installierend mit Sicherheitsschutzgeräten, ist das Heizsystem sicher und zuverlässig. Die Heizung stoppt Operation automatisch, wenn das Ölvolumen des Einlasses zu niedrig ist, die Schäden der Heizung zu vermeiden.

• Elektrisches Apparatesteuersystem

• Die Hauptkomponenten des elektrischen Apparates machten durch Schneider, Siemens, und so weiter die Sicherheit des Steuersystems sicherzustellen.
• Einige Schutzsysteme haben, die Ölausstoßen, Überlastung und über Spannung etc. vermeiden.

• Ölspiegel-Steuersystem

• Der sich hin- und herbewegende Ball des Ölspiegelen oder Infrarotdas Reglersystem des Füllstandes sind in das Vakuumschiff installiert, um den Ölstand zu steuern, um das Öl zu vermeiden, das in Vakuumpumpe in der Operation suctioned ist.
• Die neue Innovation des Beseitigens des Schaums kann das Öl vermeiden, das in Vakuumpumpe suctioned ist.

• Komponenten der hohen Qualität

• Die hauptsächlichbestandteile von NSH-Produkten wie Vakuumpumpe, Ölpumpe und elektrischen Apparaten sind von SIEMENS, von LEYBOLD, von OMRON, von SCHNEIDER, von HYDAC, von NSH, von AMICO etc. Es stellt NSH-Produkthohe qualität und -zuverlässigkeit sicher.





Struktur und Auftritt

• NSH-Produkte nehmen Schiffformfahrgestellebergstruktur an, um das wasserundurchlässige Öl sicherzustellen und die Umwelt vor Verschmutzung zu schützen.
• Die ganze Ausrüstung wird durch kleines, leichtes und bequemes, sich zu bewegen gekennzeichnet.
• Verschiedene Größen und Konfigurationen (Schild) verfügbar.
• Verfügbar in den beweglichen oder stationären Wahlen.
• Automatischer Vakuumölreinigungsapparat und anti-explosiver Vakuumölreinigungsapparat sind- entsprechend dem Bedarf der Kunden verfügbar.





Optionaler Modus des TF-Reihenturbinenöl-Vakuumfilters
Material: unlegierter Hartstahl, Edelstahl des Öls 304, Edelstahl der Maschine 304.
Steuermodus: Plc-Touch Screen intelligente Steuerung, Knopfoperation.
Verkehrsregelung: Nennstrom, Frequenzumsetzungsverkehrsregelung, mit Ansammlungsfunktion des Strömungsmessers.
Kernkomponenten: Vakuumpumpe (ATLAS Shanghai JOYSUN Deutschlands LEYBOLD/Deutschland), Ölpumpe (Schneckenpumpe Italiens SEIM/Tianjin/Italien SETTIMA/Deutschland SIHI, etc.), elektrische Komponenten, Filterelemente und Instrumente können weithin bekannte Marken im In- und Ausland wählen.
Entdeckungsmodus: Feuchtigkeitsdetektor, Sauberkeitsdetektor.
Struktur: beweglich, örtlich festgelegt, Anhängerart, Abdeckungsart, offene Art.





Garantien u. Dokumentation

SINO-NSH rechtfertigt die Anlage, die oben unter dieser Spezifikation gegen Defekte im Material und Kunstfertigkeit unter normalem Gebrauch und Service während eines Zeitraums von sechzehn (16) Monaten nach Versand oder von zwölf (12) Monaten nach dem Anfang des Systems geliefert wird. Verpflichtung SINO-NSHS unter dieser Garantie ist auf die Reparatur oder die Lieferung, gratis FREI SCHIFF Punkt der Fertigung, ein ähnliches Teil, um irgendein Teil zu ersetzen begrenzt, das defekt innerhalb des Garantiezeitraums gewesen wurde. SINO-NSH wird nicht auf jeden Fall verantwortlich für irgendwelche indirekten oder Folgeschadenn gehalten. Die Leistungsgarantie ist innerhalb der Beschränkungen, wie ausführlich im Aufgaben- u. Leistungsparagraphen dieser Spezifikation.

Zwei (2) werden Kopien des Funktionierens u. Wartungshandbücher mit jedem Reinigungsapparat geliefert. Diese Systeme sind entworfen, um mit der äußersten Einfachheit zu funktionieren und werden angefordert, bitte mit SINO-NSH für zusätzliche Gebühren in Verbindung treten.







Technische Spezifikationen



Einzelteil		Einheit	TF-30	TF-50	TF-100	TF-150	TF-200
Strömungsgeschwindigkeit		L/H	1800	3000	6000	9000	12000
Vakuumstrecke		MPa	- 0.06~~-0.096
Funktions-Druck		MPa	≤0.3
Wasser-Verhältnis		PPMs	≤ 100
Verunreinigungsgröße		µm	≤ 5
Klarheit		NAS (1638)	≤ 6
Temperaturspanne		℃	40-80
Demulgierungswert		Μin	< 15
Stromversorgung		V	~50Hz 380V (oder, wie erforderlich)
Arbeitsgeräusche		DB	≤ 70			≤ 75
Heizkraft		Kilowatt	30	36	72	90	120
Gesamtleistung		Kilowatt	33	39	77	98	128
Durchmesser des Einlass-(Ausgang)		Millimeter	DN25	DN32	DN40	DN50	DN65
Nettogewicht		Kilogramm	420	550	750	850	950
Größe	Länge	Millimeter	1400	1550	1700	1800	1900
	Breite	Millimeter	1050	1100	1300	1400	1500
	Höhe	Millimeter	1650	1700	1850	1950	2050







Eine anderen Arten unsere Ölreinigungsapparatmaschinen

Tf-Reihenölreinigungsapparat: Turbinenölreinigungsapparatsystem ist für Schmieröl der Reinigungsturbine besonders passend. Es auch applys, zum hydraulisches zu behandeln, Kühlmittelöl und in das andere Schmierung großes des Wassers, des Dampfes, der Verunreinigungen, des Schlamms, des Nichtleiters und des Kolloids enthalten. Es kann sie effektiv und leistungsfähig beseitigen.
Lv-Reihenölreinigungsapparat: Schmieröl-Filter-System sind besonders für die Reinigung und die Wiederherstellung des Hydrauliköls, des Maschinenöls, des Kühlmittelöls und des vielen anderen Schmieröls passend.
GER-Reihenölreinigungsapparat: Altölregenerationssystem ist- passend, benutztes Verbrennungsmotormotoröl einschließlich Dieselmotoröl, Benzinmotormotoröl zu erneuern und benutzte Hydrauliköl, anderes benutztes Schmieröl der Maschinerie.

GED-Reihenölreinigungsapparat: er wird verwendet, um alle Arten Altöl in Basisöl oder in Dieselöl mit hoher Qualität aufzubereiten.





Über uns: ►Ist eine basierte Firma Chinas chinesisch--NSH, die im Untersuchungs-, sich Entwickeln und Herstellungsöl Reinigungssysteme sich engagiert. Sie führt Produkte für Reinigung, Trennung, Dehydrierung und Regeneration von industriellen Schmierölen im Transformator, Turbine und andere machineries sowie Reklamation alle Arten Mineralöle mit Wiederherstellung der Farbe und der Betriebsspezifikationen ein. Die Produkte werden weitgehend auf den Gebieten des elektrischen Stroms, des Erdöls, des Erdgases, der mechanischen Fertigung, des Stahls, der Metallurgie, der Eisenbahn, Luftfahrt etc. NSH der Ölreinigungsausrüstungs-Reihen werden verwendet weitgehend auf den Gebieten des elektrischen Stroms, des Erdöls, des Erdgases, der mechanischen Fertigung, des Stahls, der Metallurgie, der Eisenbahn, der Luftfahrt etc. benutzt, die Schmieröl verbrauchen. Es ist die Hauptprodukte, die mehr als 100 Arten Produkte in 7 Reihe umfassen und kann unterschiedlichen Bedarf von Kunden erfüllen. Für spezielle Nachfragen von Kunden, bieten wir bestimmte Lösungen an. NSH-Produkte sind zu den niedrigen Kunden Kosten und Sicherheitsrisiko effektiv, aber das Problem, auch zu lösen nicht nur in der Lage, von dem das Altöl Umwelt verseucht. Heutzutage bedeckt das Verkaufsnetz der Firma alle Provinzen von China und von Exporten zu mehr als zehn Ländern. NSH-Produkte sind im Binnenmarkt und im Auslandsmarkt sehr populär, die auf hoher Qualität, neuer Technologie und ausgezeichnetem Service basiert. Wir denken, dass die Entwicklung von NSH vom Talent des Menschen abgeleitet wird, das Überleben von NSH basieren auf Produktqualität, die Innovation sind die Energie von Erfolg NSH s, das Management sind die Quelle von Leistung NSH s. Unsere Vision ist, eine Firma der ersten Klasse in der Welt zu sein, wir arbeitet schwer, um sie Schritt für Schritt auszuüben.

►wir übten in dieser Industrie während aller dieser Jahre und haben reiche Erfahrungen vor Ort auch. Alle Fälle vor Ort, treten mit uns bitte für eine Lösung in Verbindung.
►Für ausführliche Produktbeschreibungen lassen Sie uns Ihre E-Mail bitte oder beweglich nein. Zu Ihnen den Katalog schicken. Danke!
